Productdetails:
|
|
| Plaats van herkomst: | China |
|---|---|
| Merknaam: | hongcheng |
| Certificering: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| Modelnummer: | 1/2“ AAN 72 „ |
|
Betalen & Verzenden Algemene voorwaarden:
|
|
| Min. bestelaantal: | 1pcs |
| Prijs: | FOB USD 1-100/PCS |
| Verpakking Details: | In houten geval, pallets of vanaf de eis van klanten |
| Levertijd: | 7-15 het werkdagen |
| Betalingscondities: | L/C, D/P, T/T |
| Levering vermogen: | 2 miljoen Ton/Jaar |
|
Gedetailleerde informatie |
|||
| Plaats van Oorsprong:: | China | Grootte:: | 1/2“ - 120“ |
|---|---|---|---|
| Norm:: | ASTM, AISI, GB, DIN, JIS | Type:: | cirkelglb kegelglb/scheef GLB |
| Thicknes:: | SCH10S, 20, 40, STD, XS, 80, 100, 120, 140, 160, XXS | TOEPASSING:: | De Chemische industrie, Aardgas, Aardolie, Gas en Olieleidingen, |

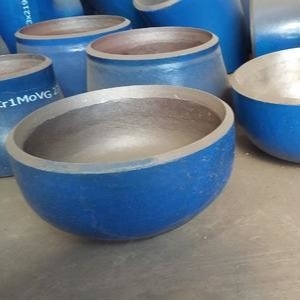

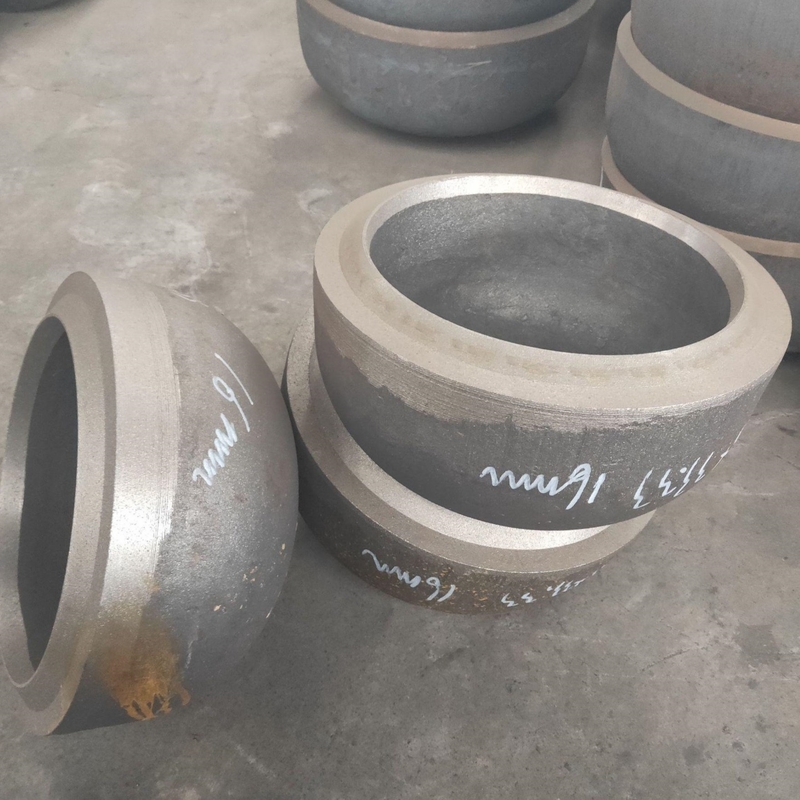

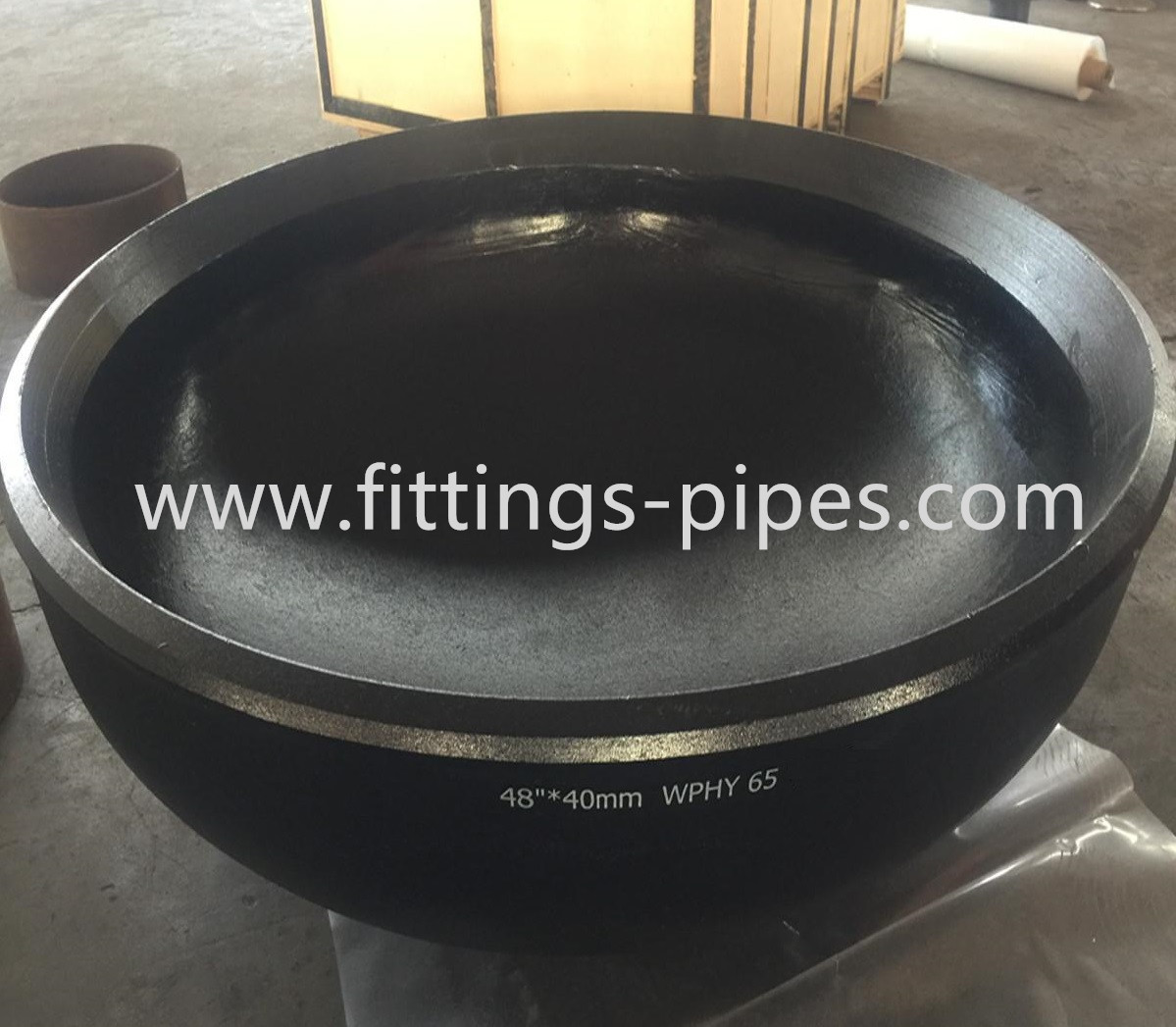

| Markeren: | Dn200 Stuiklaspijp GLB,Sch 80 Stuiklaspijp GLB,De kappen van het aardoliestaal buttweld |
||
Productomschrijving
| DIMENSIONALE TOLERANTIE – CAPS | ||||
| Voor alle montage | Kappen | |||
| Nominale Pijpgrootte (NPS) | Buitenø bij Schuine rand | Binnenø bij Beëindigen | Muurdikte t/t1 |
Lengte over alles E |
| 1/2 2 1/2 | 1 | 0,8 | Niet | 4 |
| 3 3 1/2 | 1 | 1,6 | minder | 4 |
| 4 | +2 -1 | 1,6 | dan | 4 |
| 5 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | van nominaal | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 18 | +4 -3 | 3,2 | 7 | |
| 20 24 | +6 -5 | 4,8 | 7 | |
| 26 30 | +7 -5 | 4,8 | 10 | |
| 32 48 | +7 -5 | 4,8 | 10 | |
CAPS – Gewichten
| GEWICHTEN MONTAGE | ||||
| NPS duim |
CAPS | |||
| Sch. 5S |
Sch. 10S |
Sch. jaren '40 |
Sch. de jaren '80 |
|
| 1/2 | 0,04 | 0,04 | 0,05 | 0,05 |
| 3/4 | 0,05 | 0,05 | 0,06 | 0,08 |
| 1 | 0,09 | 0,09 | 0,13 | 0,17 |
| 1 1/4 | 0,11 | 0,11 | 0,15 | 0,18 |
| 1 1/2 | 0,15 | 0,15 | 0,20 | 0,22 |
| 2 | 0,17 | 0,17 | 0,25 | 0,30 |
| 2 1/2 | 0,25 | 0,25 | 0,45 | 0,50 |
| 3 | 0,40 | 0,40 | 0,70 | 0,90 |
| 4 | 0,60 | 0,60 | 1.20 | 1.60 |
| 5 | 1.00 | 1.00 | 1.90 | 2.70 |
| 6 | 1.40 | 1.40 | 2.90 | 4.30 |
| 8 | 2.50 | 2.50 | 5.10 | 7.60 |
| 10 | 3.90 | 3.90 | 9.00 | 12.0 |
| 12 | 6.50 | 6.50 | 13.5 | 17.5 |
| 14 | 8.00 | 8.00 | 16.0 | 20.5 |
| 16 | 14.5 | 14.5 | 20.5 | 26.0 |
| 18 | 17.0 | 17.0 | 26.0 | 34.0 |
| 20 | 18.0 | 18.0 | 32.0 | 43.0 |
| 24 | 26.0 | 26.0 | 46.0 | 60.0 |
| Benaderende gewichten in kg, dichtheid 8 kg/dm3 | ||||
