Thuis ProductenHet T-stukmontage van de staalpijpHet Roestvrije staalelleboog Gezamenlijke Sch80 van A420GR wpl6-s Hoek Speciaal Type van de 90 Graadpijp
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type

Het Roestvrije staalelleboog Gezamenlijke Sch80 van A420GR wpl6-s Hoek Speciaal Type van de 90 Graadpijp

Productdetails:
Plaats van herkomst: China
Merknaam: hongcheng
Certificering: PED、ABS、BV、DNV、GL、LR、SGS、IEI
Modelnummer: 8“ AAN 24“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1ton
Prijs: negotiable
Verpakking Details: Multiplex kisten of pallets
Levertijd: 7-15 het werkdagen
Betalingscondities: L/C, D/P, T/T
Levering vermogen: 100000Tons per jaar
Contact nu
  • Gedetailleerde informatie
  • Productomschrijving

Gedetailleerde informatie
Plaats van Oorsprong:: CHINA Leveringscapaciteit:: PC 10000 per Maand
Materiaal:: Roestvrij staal Verscheidenheid: Sch5, Sch10, Sch20, Sch30, Norm, Sch40, Sch60, Xs, Sch8
Verbinding:: Het solderen Authentificatie: ASME, ANSI, DIN, JIS, BS, GB, GS, KS, API
norm:: Het Bedrijf B16.9 van de arsenicumaardolie gebruik:: Olie en gas de waterindustrie
Markeren:

Roestvrij staalelleboog Gezamenlijke Sch80

,

A420GR de Verbinding van de roestvrij staalelleboog

,

A420GR de Elleboog van de 90 Graadpijp

Productomschrijving

A420gr.wpl6-s roestvrij staalelleboog gezamenlijke Sch80 90 ° het speciale type van pijphoek



DIAMENSION VAN DE RANG WPNCMC FITTINGS~ VAN ASTM B366

Nominale Pijpgrootte Alle Montage Alle Montage Alle Montage Ellebogent-stukken 180° terugkeerkrommingen 180° terugkeerkrommingen 180 Gr.-Terugkeerkrommingen Reductiemiddelen Kappen
NPS O.D. bij Schuine rand (1), (2)

I.D. bij Beëindigen

(1), (3), (4)

 Muurdikte (3) Centrum-aan-Beëindigen Afmeting A, B, C, M Centrum-aan-centrum O Terug naar-gezicht K Groepering van Eindenu Lengte over alles H Lengte over alles E
½ aan 2 ½

0,06

-0.03

 0,03 Niet minder dan 87,5% van nominale dikte 0,06 0,25 0,25 0,03 0,06 0,12
3 tot 3 ½ 0,06 0,06 Niet minder dan 87,5% van nominale dikte 0,06 0,25 0,25 0,03 0,06 0,12
4 0,06 0,06 Niet minder dan 87,5% van nominale dikte 0,06 0,25 0,25 0,03 0,06 0,12
5 tot 8

0,09

-0.06

 0,06 Niet minder dan 87,5% van nominale dikte 0,06 0,25 0,25 0,03 0,06 0,25
10 tot 18

0,16

-0.12

 0,12 Niet minder dan 87,5% van nominale dikte 0,09 0,38 0,25 0,06 0,09 0,25
20 tot 24

0,25

-0.19

 0,19 Niet minder dan 87,5% van nominale dikte 0,09 0,38 0,25 0,06 0,09 0,25
26 tot 30

0,25

-0.19

 0,19 Niet minder dan 87,5% van nominale dikte 0,12 … … … 0,19 0,38
32 tot 48

0,25

-0.19

 0,19 Niet minder dan 87,5% van nominale dikte 0,19 … … … 0,19

0,38





90-graad die is de elleboog een soort pijpmontage en pijpschakelaar, hoofdzakelijk voor takpijpen wordt gebruikt van hoofdpijpen. Het kan in koolstofstaal, staal uit gegoten staal, legerings, roestvrij staal, koper, aluminiumlegering worden verdeeld 90 graadelleboog, enz. volgens materiaal.

De 90 graadelleboog heeft de kenmerken van weerstand op hoge temperatuur en drukweerstand, goede flexibiliteit en hittebestendigheid, en zijn prestaties zijn etc. hoger dan andere pijpmontage, eenvoudige installatie, goed warmtegeleidingsvermogen, van toepassing op het rekupereerbare vloer verwarmingssysteem.

Nationale norm 90 elleboog ° uitstekende schokweerstand hebben, kan worden gelast en mechanisch worden verbonden, en is superieur aan Pb-pp-r. Warmtegeleidingsvermogen 90 elleboog ° is een algemeen gebruikte die verbindingspijpmontage in pijpinstallatie, voor de verbinding van de elleboog wordt, en wordt gebruikt gebruikt die om de richting van de pijp te veranderen. Andere namen: elleboog 90 °, rechte hoekelleboog, liefdeelleboog, het stempelen elleboog, drukelleboog, mechanische elleboog, lassende elleboog, enz.

De 90 graadelleboog wordt hoofdzakelijk gebruikt om twee pijpen aan dezelfde of verschillende nominale diameter aan te sluiten, zodat de pijp door 90 ° kan worden geroteerd. Natuurlijk, zijn er ook 45 °, 180 ° en diverse hoekellebogen. De buigende straal minder dan of gelijk aan 1,5 keer de pijpdiameter behoort tot elleboog, en buigende straal groter dan 1,5 keer de pijpdiameter tot elleboog behoort.

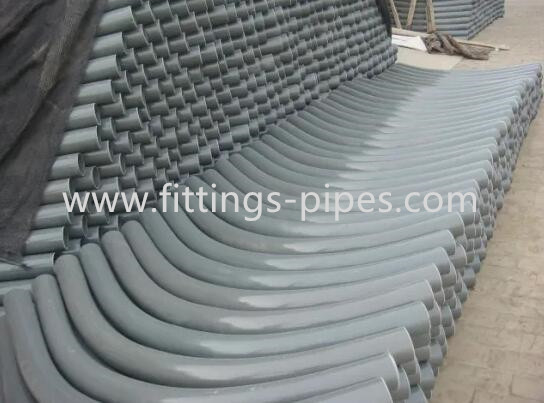

Het Roestvrije staalelleboog Gezamenlijke Sch80 van A420GR wpl6-s Hoek Speciaal Type van de 90 Graadpijp 0



Eenheid: duim

Nominaal

Pijp

Grootte

Buitendia.

(OD)

 Muurdikte (t) de Elleboogcentrum van 90o L/R om A te beëindigen de Elleboogcentrum van 45o L/R om B te beëindigen de Elleboogcentrum van 90o S/R om A te beëindigen T-stukkencentrum aan Einden C.M

GLB-Lengte

E
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1.50 0,625   1.00 1.00
3/4 1,050 0,065 0,083 0,113 0,154 1.12 0,438   1.13 1.00
1 1,315 0,065 0,109 0,133 0,179 1.50 0,875 1.00 1.50 1.50
1-1/4 1,660 0,065 0,109 0,140 0,191 1.88 1.00 1.25 1.88 1.50
1-1/2 1,900 0,065 0,109 0,145 0,200 2.25 1.12 1.50 2.25 1.50
2 2,375 0,065 0,109 0,154 0,218 3.00 1.38 2.00 2.50 1.50
2-1/2 2,875 0,083 0,120 0,203 0,276 3.75 1.75 2.50 3.00 2.00
3 3,500 0,083 0,120 0,216 0,300 4.50 2.00 3.00 3.38 2.50
4 4,500 0,083 0,120 0,237 0,337 6.00 2.50 4.00 4.13 3.00
5 5,563 0,109 0,134 0,258 0,375 7.50 3.12 5.00 4.88 3.50
6 6,625 0,109 0,134 0,280 0,432 9.00 3.75 6.00 5.63 4.00
8 8,625 0,109 0,148 0,322 0,500 12.00 5.00 8.00 7.00 5.00
10 10,750 0,134 0,165 0,375 0,500 15.00 6.25 10.00 8.50 6.00
12 12,750 0,156 0,180 0,375 0,500 18.00 7.50 12.00 10.00 7.00
14 14,000 0,156 0,250 0,375 0,500 21.00 8.75 14.00 11.00 7.50
16 16,000 0,165 0,250 0,375 0,500 24.00 10.00 16.00 12.00 8.00
18 18,000 0,165 0,250 0,375 0,500 27.00 11.25 18.00 13.50 9.00
20 20,000 0,188 0,250 0,375 0,500 30.00 12.50 20.00 15.00 10.00
24 24,000 0,218 0,250 0,375 0,500 36.00 13.50 24.00 17.00 12.00

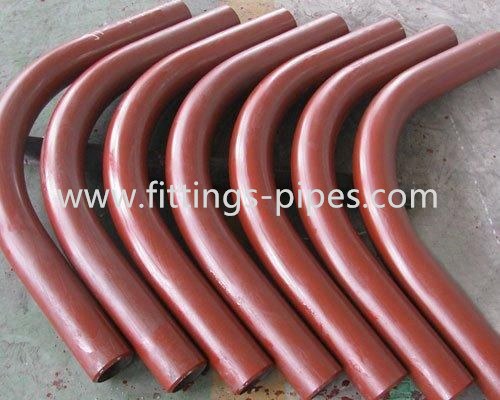

Het Roestvrije staalelleboog Gezamenlijke Sch80 van A420GR wpl6-s Hoek Speciaal Type van de 90 Graadpijp 1





Het Werkingsgebied van ASTM A234:

1.1 deze specificatie behandelt vervaardigde koolstofstaal en van het legeringsstaal montage van naadloze en gelaste die bouw door de recentste revisie van ASME B16.9, B16.11, mss-SP-79, mss-SP-83, en mss-SP-95 wordt behandeld. Deze montage is voor gebruik in druk het door buizen leiden en in drukvatvervaardiging voor de dienst bij gematigde en opgeheven temperaturen. De montage die van deze Normen van ASME verschillen en MSS-zal overeenkomstig Supplementair Vereiste S58 van Specificatie A 960/A 960M worden geleverd.

1.2 de facultatieve supplementaire vereisten worden verstrekt voor montage waar een grote mate van onderzoek wordt gewenst. Wanneer gewenst, kunnen één of meer van deze supplementaire vereisten in de orde worden gespecificeerd.

1.3 deze specificatie behandelt gegoten lassende die montage of geen montage van afgietsels machinaal wordt bewerkt. De lassenmontage wordt uit gegoten staal geregeerd door Specificaties A 216/A 216M en A 217/A 217M.

1.4 deze specificatie wordt uitgedrukt in zowel inch-pound eenheden als in Si-eenheden. Nochtans, tenzij de orde de toepasselijke de specificatiebenoeming van „M“ (Si-eenheden) specificeert, zal het materiaal aan inch-pound eenheden worden geleverd.

1.5 de waarden in of inch-pound eenheden of Si-eenheden worden verklaard moeten afzonderlijk als norm worden beschouwd die. Binnen de tekst, worden de Si-eenheden tussen haakjes getoond. De waarden in elk systeem worden verklaard zijn geen nauwkeurige equivalenten dat; daarom moet elk systeem onafhankelijk van andere worden gebruikt. Het combineren







Het Roestvrije staalelleboog Gezamenlijke Sch80 van A420GR wpl6-s Hoek Speciaal Type van de 90 Graadpijp 2





Het Roestvrije staalelleboog Gezamenlijke Sch80 van A420GR wpl6-s Hoek Speciaal Type van de 90 Graadpijp 3

FAQ:



1. Bent u een fabriek of een handelsmaatschappij?

Wij zijn een factory.we ook hebben samengewerkt fabriek die andere staalzaken doen.

2. Hoe kan ik een citaat van u krijgen?

U kunt ons bericht verlaten, en wij zullen elk in time bericht antwoorden. Of wij kunnen online door Trademanager spreken.

En u kunt onze contactgegevens op contactpagina ook vinden.

3.Can Ik krijg steekproeven vóór orde?

Ja, natuurlijk. Gewoonlijk zijn onze steekproeven vrij. wij kunnen door uw steekproeven of technische tekeningen produceren.

4. wat uw levertijd is?

De tijd van levering is gewoonlijk rond 20 dagen (1*20FT zoals gebruikelijk).

Wij kunnen in 2 dagen sturen, als het voorraad heeft.

5.What is uw betaling termijnen?

Onze gebruikelijke betalingstermijn is 30% deposite, en de rust tegen B/L.L/C is ook FOB- acceptatble.EXW, CIF CFR, DDU.

6.How doet uw fabriek betreffende kwaliteitscontrole?

De kwaliteit is prioriteit. Onze fabriek heeft ISO9001-authentificatie bereikt. Wij waarborgen uit de goederen van onze gekwalificeerde fabriek 100%.

En Elk Proces, hebben wij zeer strikte verrichting en schikken 2 te inspecteren techinians. Nadat de producten worden gebeëindigd,

wij zullen de laatste test maken om de ongeschikte producten op te nemen
