Gedetailleerde informatie
Productomschrijving

Gedetailleerde informatie
ModelNumber::	1/2“ - 36“	Certificatie::	ISO TUV
Hoeveelheid::	1 eenheid	Verpakkingsdetails::	Geen rook of rook Triplex/Houten Pallet of Geval uit uit
GRAAD::	45° 90° 180°	Norm::	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Markeren:	TUV Naadloze Gegalvaniseerde Pijpelleboog , Naadloze ISO Gegalvaniseerde Pijpelleboog , TUV 45Degree Naadloze buiselleboog

Productomschrijving

Van de Elleboog Naadloos Astm A234 Wpb van de staalpijp van de het Staalpijp Gegalvaniseerd de ElleboogZwartsel

ASTM A234 WPB is een gemeenschappelijke rang voor 90 graad lange straalelleboog, die één van hoogst geëist is. Zij beschikbaar in een grote grootte en een dikte strekken zich uit. Zij hebben goede prestaties en zijn de meeste industriële pijpleidingsbehoeften voldoende.

Hoeveel Types van Staal door buizen leiden Elleboog?

Volgens de vorm, zijn er recht en verminderend elleboog.

Afhankelijk van de hoek, is er normaal 45 graad, 90 graad en 180 graadelleboog.

Zoals gebaseerd op straal, zijn er lange straal (1.5D) en korte straal (1D) elleboog.

Voor verbinding, kunnen zij verdeeld in contactdoos elleboog, stuiklaselleboog en ingepaste elleboog lassen.

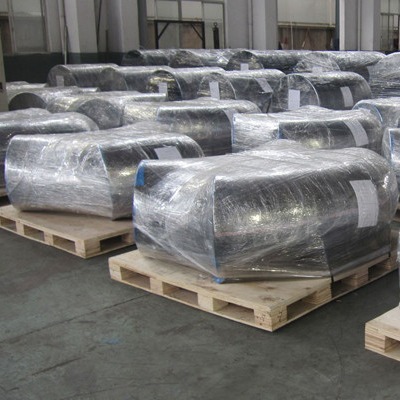

Pakket van 90 Graadelleboog

Wij merkten alle Montage van Koolstofstaalbuttweld met Naam, Rang, verwarmen de Dikte van Nr, van de Grootte, van de Norm en van het Programma. Na gedaan van het vernietigen, het schilderen en het merken van 90 Graadastm A234 WPB Elleboog, verpakten onze arbeiders hen met schuimplastic en pakten hen in houten gevallen of pallets in.

De duidelijke etiketten worden geëtiketteerd op buiten het pakket voor gemakkelijke identificatie van de hoeveelheid en producti.d. wordt de grote zorg genomen tijdens verrichting en vervoer.

De Afmetingen van de Koolstofstaalelleboog

Afmetingen van Koolstofstaal 90 Graadelleboog & 45 Graadelleboog

NPS	O.D. D	90° Lange Rad Centrum om te beëindigen A	45° Lange Rad Centrum om te beëindigen B	90° 3D Centrum om te beëindigen A	45° 3D Centrum om te beëindigen B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Het Koolstofstaal 45 Graadelleboog & het Koolstofstaal 90 Afmetingen van de Graadelleboog zijn tenzij anders aangegeven in millimeter. De muurdikte (t) moet door klant worden gespecificeerd.

DIMENSIONALE TOLERANTIE VAN STUIKLASellebogen - 45° EN 90° - LR EN 3D - ASME B16.9

Nominale Pijpgrootte	1/2 tot 2.1/2	3 tot 3.1/2	4	5 tot 8
Buitendiameter bij Schuine rand (d)	+ 1,6 - 0,8	1.6	1.6	+ 2,4 - 1.6
Binnendiameter bij Beëindigen	0,8	1.6	1.6	1.6
Centrum om LR (A/B) te beëindigen	2	2	2	2
Centrum om 3D te beëindigen (A/B)	3	3	3	3
Nominale Pijpgrootte	10 tot 18	20 tot 24	26 tot 30	32 tot 48
Buitendiameter bij Schuine rand (d)	+ 4 - 3.2	+ 6,4 - 4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Binnendiameter bij Beëindigen	3.2	4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Centrum om LR (A/B) te beëindigen	2	2	3	5
Centrum om 3D te beëindigen (A/B)	3	3	6	6
Muurdikte (t)	Niet minder dan 87,5% van Nominale Muurdikte

De Elleboogafmetingen van ASTM A234 WPB

Norm: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diameter: DN20 aan DN1500/3/4“ aan 60“

Programma: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Straal: Korte Straal (SR) en Lange Straal (LR)

Type: Naadloos en Gelast

Oppervlakte: Zwarte Gegalvaniseerde Inleiding,

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 0

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 2

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 3

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 4

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 5

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 6

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie 7

label:

Productdetails:
Plaats van herkomst:	China
Merknaam:	hongcheng
Certificering:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Modelnummer:	1/2“ AAN 24 „
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	1pc
Prijs:	consult
Verpakking Details:	Triplexgevallen of Pallets
Levertijd:	7-15 het werkdagen
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	2 miljoen Ton/Jaar

Naadloze Gegalvaniseerde Pijpelleboog 45 Graadiso TUV Certificatie
