Gedetailleerde informatie
Productomschrijving

Gedetailleerde informatie
Grootte::	Aangepaste Grootte, 1/2 " ~48“	Certificatie::	ABS VAN CE VAN ASME DNV BV API CE
Hoeveelheid::	1 eenheid	Verpakkingsdetails::	Geen rook of rook Triplex/Houten Pallet of Geval uit uit
Graad::	45D of aangepast	Toepassing::	pijpleiding, Olie, Gas/olie/water
Markeren:	45Degree zwart de Elleboogce van de Staalpijp , Elleboog van de het Staalpijp van Ce de Zwarte , hongcheng de Elleboogzwarte van de 45 Graadpijp

Productomschrijving

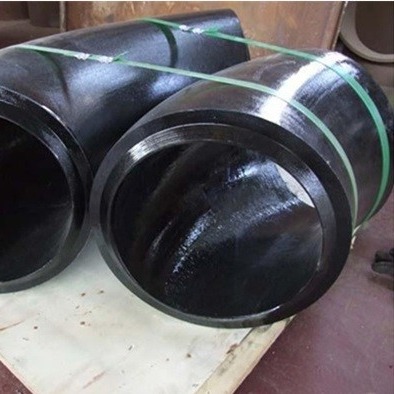

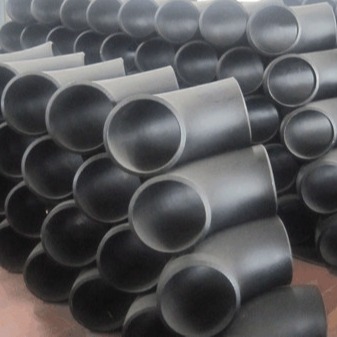

Koolstofstaal 45 Montage van de de Pijpelleboog van Graadce Dn 800 Sch-Normlr A234 Wpb de Zwarte Elleboog van de Staalpijp

In het pijpleidingssysteem, is de elleboog een pijpmontage die de richting van de pijpleiding verandert.

Volgens de hoek die, zijn er 45 ° en 90 ° 180 ° drie het meest meestal, daarnaast, volgens de behoeften van het project wordt gebruikt, het omvatten ook 60 ° en andere abnormale hoekellebogen.

De elleboogmaterialen zijn etc. roestvrij staal, legeringsstaal, koolstofstaal, non-ferrometalen.

Toepassingsgebied:

Wegens zijn goede uitvoerige prestaties, wordt de elleboog wijd gebruikt in chemische techniek, bouw, drainage, aardolie, de lichte en lichte industrie, water het verwarmen, brandbeveiliging, stroom, ruimte, scheepsbouw en andere basisprojecten.

Beschrijving	Koolstofstaallr Elleboog
Norm	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Materiaal	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Grootte	Buitendiameter: 62400mm Muurdikte: 1.0200mm Lengte: 112m
Oppervlakte	Molen, geschilderde, Antiroest Met een laag bedekt, enz.
Toepassing	De boilerpijp, Chemisch product bevrucht Pijp, Olie/Gaspijp, Vloeibare Pijp, Boorpijp, Hydraulische Pijp, Structuurpijp, enz.

NPS	O.D. D	90° Lange Rad Centrum om te beëindigen A	45° Lange Rad Centrum om te beëindigen B	90° 3D Centrum om te beëindigen A	45° 3D Centrum om te beëindigen B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Het Koolstofstaal 45 Graadelleboog & het Koolstofstaal 90 Afmetingen van de Graadelleboog zijn tenzij anders aangegeven in millimeter. De muurdikte (t) moet door klant worden gespecificeerd.

DIMENSIONALE TOLERANTIE VAN STUIKLASellebogen - 45° EN 90° - LR EN 3D - ASME B16.9

Nominale Pijpgrootte	1/2 tot 2.1/2	3 tot 3.1/2	4	5 tot 8
Buitendiameter bij Schuine rand (d)	+ 1,6 - 0,8	1.6	1.6	+ 2,4 - 1.6
Binnendiameter bij Beëindigen	0,8	1.6	1.6	1.6
Centrum om LR (A/B) te beëindigen	2	2	2	2
Centrum om 3D te beëindigen (A/B)	3	3	3	3
Nominale Pijpgrootte	10 tot 18	20 tot 24	26 tot 30	32 tot 48
Buitendiameter bij Schuine rand (d)	+ 4 - 3.2	+ 6,4 - 4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Binnendiameter bij Beëindigen	3.2	4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Centrum om LR (A/B) te beëindigen	2	2	3	5
Centrum om 3D te beëindigen (A/B)	3	3	6	6
Muurdikte (t)	Niet minder dan 87,5% van Nominale Muurdikte

De Pijpelleboog van het 45 Graad Zwarte Staal voor de Certificatie van Pijpleidingsce 2

De Elleboogafmetingen van ASTM A234 WPB

Norm: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diameter: DN20 aan DN1500/3/4“ aan 60“

Programma: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Straal: Korte Straal (SR) en Lange Straal (LR)

Type: Naadloos en Gelast

Oppervlakte: Zwarte Gegalvaniseerde Inleiding,

De Pijpelleboog van het 45 Graad Zwarte Staal voor de Certificatie van Pijpleidingsce 3

De Pijpelleboog van het 45 Graad Zwarte Staal voor de Certificatie van Pijpleidingsce 4

De Pijpelleboog van het 45 Graad Zwarte Staal voor de Certificatie van Pijpleidingsce 5

De Pijpelleboog van het 45 Graad Zwarte Staal voor de Certificatie van Pijpleidingsce 6

De Pijpelleboog van het 45 Graad Zwarte Staal voor de Certificatie van Pijpleidingsce 7

label:

Productdetails:
Plaats van herkomst:	China
Merknaam:	hongcheng
Certificering:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Modelnummer:	1/2“ AAN 24 „
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	1pc
Prijs:	consult
Verpakking Details:	Triplexgevallen of Pallets
Levertijd:	7-15 het werkdagen
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	2 miljoen Ton/Jaar
