Gedetailleerde informatie
Productomschrijving

Gedetailleerde informatie
Certificatie::	ASME, ANSI, DIN, JIS, BS, KS	Materiaal::	Legering
Leveringscapaciteit::	5000 Ton/Maand	Muurdikte:	Sch5-Sch160 XXS, STD, XS, SGP
Hoek:	45° 90 ° 180°, enz.	Materiaal::	roestvrij staal
Markeren:	de elleboog van de het staalpijp van a335 p11 , de naadloze lr elleboog van de staalpijp , de naadloze buiselleboog van a335 p22

Productomschrijving

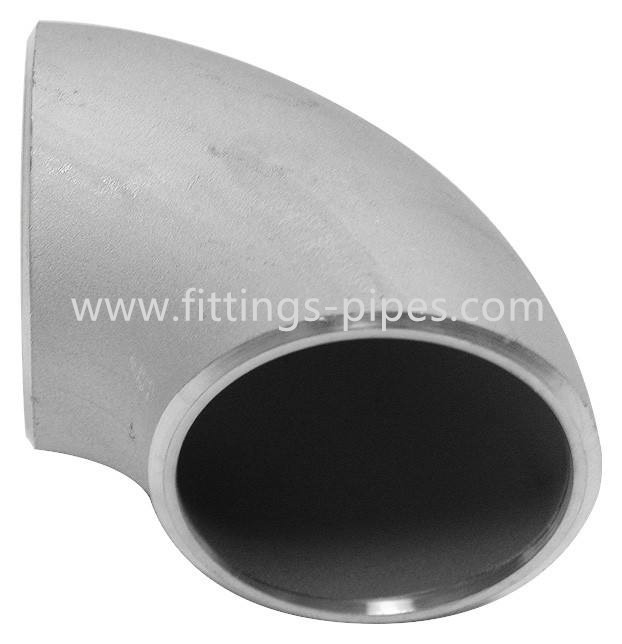

A335 P11 P22 Sch40 90 graadlr naadloze de elleboogmontage van de staalpijp

VAN DE HET REDUCTIEMIDDELENastm B366 WPNCMC NAADLOZE STUIKLAS VAN ASME SB366 WPNCMC MONTAGE 90 DE PIJPreductiemiddel VAN HET GRAADsch40 STAAL
WAT IS DE RANGwpncmc MONTAGE VAN ASTM B366?
De de RANGwpncmc MONTAGE van ASTM B366 is een soort een lasbare pijpmontage die een verandering in de richting van stroom, aan tak van of toelaat om de grootte van de pijp te verminderen.
SPECIFICATIE VAN DE RANG WPNCMC FITTINGS~ VAN ASTM B366

GROOTTE	Naadloze de Stuiklasmontage van ASTM B366 WPNCMC: 1/2“ - 10“ Montage van de de RANG de WPNCMC Gelaste Stuiklas van ASTM B366: 1/2“ - 48“
AFMETINGEN	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
DIKTE	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS BESCHIKBAAR MET NACE M. 01-75
TYPES	De RANGwpncmc Buttweld Montage van ASTM B366 De Naadloze Montage sb366-WPNCMC van ASME B366 de Montage van gr. WPNCMC ERW De Gelaste Montage van ASME sb366-WPNCMC Montage van de B366 de WPNCMC Vervaardigde Pijp Van de de RANGwpncmc Schuine rand van ASTM B366 de Montage van de de Eindenpijp
OD	DN15-DN1200
VERBINDING	Lassen
BEDING-STRAAL	R=1D, 2D, 3D, de Pijpmontage van 5D, van 6D, van 8D, van 10D of van de Douane ASME SB366 WPNCMC
WAAIER	½“ NB aan 24“ NB in Sch 10s, jaren '40, de jaren '80, 160s, XXS. (DN6~DN100) de Montage van ASTM b366-WPNCMC Buttweld
GRAAD VAN ELLEBOOG	Hoek: 22,5 gr., 30deg, 45 gr., 90 gr., 180 gr., 1.0D, 1.5D, 2.0D, 3D 2.5D, 4D, 5D, 6D, 7D-40D. Norm: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
PROCES	De duw, Pers, smeedt, Gegoten, enz.
TEST	ENGELSE 10204/3.1B Grondstoffencertificaat 100% het Rapport van de radiografietest (Geladen) derde partijinspectierapport

A335 P11 P22 Sch 40 de Elleboog van de Staalpijp 90 Graadlr Naadloze Montage 0

Productparameters

NPS	O.D. D	90° snak Rad Center om te beëindigen A	45° snak Rad Center om B te beëindigen	90° centrum om A te beëindigen	45° centrum om B te beëindigen



1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1 ¼	42.2	48	25	95	39
1 ½	48.3	57	29	114	47
2	60.3	76	35	152	63
2 ½	73	95	44	190	79
3	88.9	114	51	229	95
3 ½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

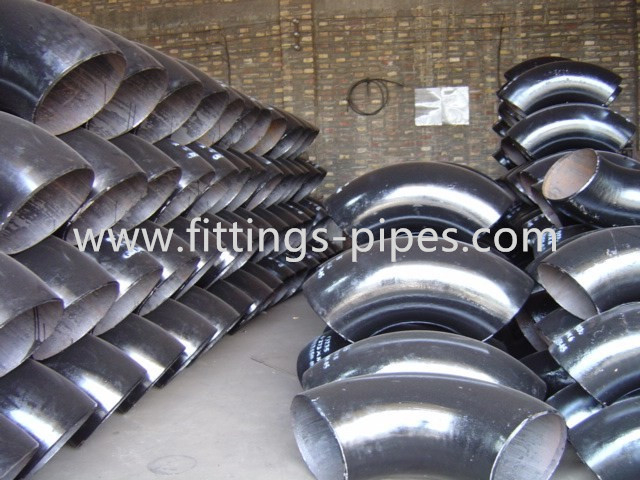

A335 P11 P22 Sch 40 de Elleboog van de Staalpijp 90 Graadlr Naadloze Montage 2
3.1 DIE MTC WORDT NA DE ORDE AANGEBODEN SAMEN MET DE LADING WORDT GEPLAATST EN WORDT VERSCHEEPT.
DIAMENSION VAN DE RANG WPNCMC FITTINGS~ VAN ASTM B366

Nominale Pijpgrootte	Alle Montage	Alle Montage	Alle Montage	Ellebogent-stukken	180° terugkeerkrommingen	180° terugkeerkrommingen	180 Gr.-Terugkeerkrommingen	Reductiemiddelen	Kappen
NPS	O.D. bij Schuine rand (1), (2)	I.D. bij Beëindigen (1), (3), (4)	Muurdikte (3)	Centrum-aan-Beëindigen Afmeting A, B, C, M	Centrum-aan-centrum O	Terug naar-gezicht K	Groepering van Eindenu	Lengte over alles H	Lengte over alles E
½ aan 2 ½	0,06 -0.03	0,03	Niet minder dan 87,5% van nominale dikte	0,06	0,25	0,25	0,03	0,06	0,12
3 tot 3 ½	0,06	0,06	Niet minder dan 87,5% van nominale dikte	0,06	0,25	0,25	0,03	0,06	0,12
4	0,06	0,06	Niet minder dan 87,5% van nominale dikte	0,06	0,25	0,25	0,03	0,06	0,12
5 tot 8	0,09 -0.06	0,06	Niet minder dan 87,5% van nominale dikte	0,06	0,25	0,25	0,03	0,06	0,25
10 tot 18	0,16 -0.12	0,12	Niet minder dan 87,5% van nominale dikte	0,09	0,38	0,25	0,06	0,09	0,25
20 tot 24	0,25 -0.19	0,19	Niet minder dan 87,5% van nominale dikte	0,09	0,38	0,25	0,06	0,09	0,25
26 tot 30	0,25 -0.19	0,19	Niet minder dan 87,5% van nominale dikte	0,12	…	…	…	0,19	0,38
32 tot 48	0,25 -0.19	0,19	Niet minder dan 87,5% van nominale dikte	0,19	…	…	…	0,19	0,38

A335 P11 P22 Sch 40 de Elleboog van de Staalpijp 90 Graadlr Naadloze Montage 3

label:

Productdetails:
Plaats van herkomst:	CHINA
Merknaam:	hongcheng
Certificering:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Modelnummer:	1/2“ AAN 24 „
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	10pc
Prijs:	consult
Verpakking Details:	Triplexgevallen of Pallets
Levertijd:	7-15 het werkdagen
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	2 miljoen Ton/Jaar
